美式箱變產品概述：

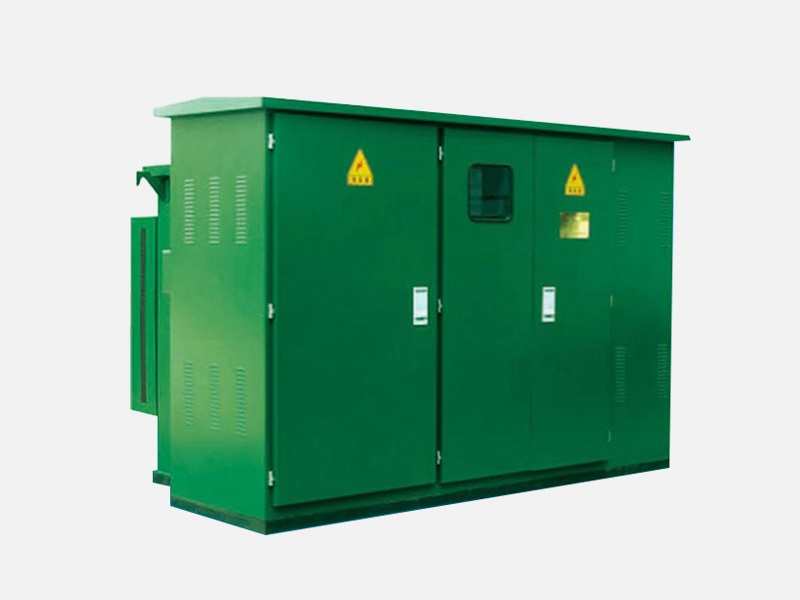

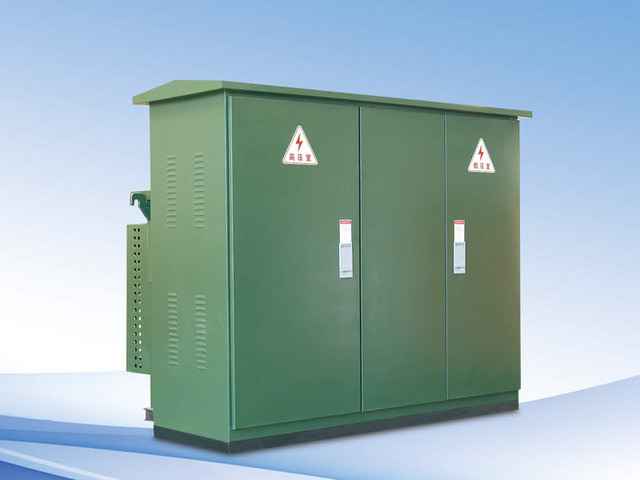

ZGF28-12預裝式箱式變電站（美式） 本產品是吸收國外先進技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。 ZGF系列預裝式箱式變電站(美式)，適用于10kV環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。
一、概述及標準：
ZGF28型產品是吸收國外新先進技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。
ZGF系列預裝式箱式變電站（美式），適用于10KV環網供電、雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。
本產品符合下列標準：
GB/T17467-1998 《高壓低壓預裝式變電站》
DL/T537-93《6-35KV箱式變電站訂貨技術條件》
二、美式箱變使用條件
1、海拔高度不超過：1000m
2、環境溫度：-35℃~+40℃;
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°。
三、功能及特點
1、全絕緣、全密封、免少維護、可靠保證人身安全；
2、結構緊湊、體積僅為同容量歐變的1/3~1/5，高度低；
3、可采用分箱式結構，避免變壓器油箱內油的污染；
4、高壓側采用雙熔絲全范圍保護，大大降低成本；
5、即可用環網，也可用于終端；電纜頭可在200A負荷電流時緊急插拔；
6、箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能；
7、低壓側加裝電子缺相保護器，當系統內出志不正學電壓時，可快速分斷主進開關；
8、高壓側油浸式負荷開關或SF6負荷開關，可電動升級，為實現配網自動化打下基礎；
9、采用油浸式S9或性能更優的S11系列變壓器。
四、變壓器
智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。
五、預裝式變電站技術參數
序號 | 名稱 | 單位 | 技術參數 |
1 | 額定電壓 | kV | 10/0.4(高壓/低壓) |
2 | 高工作電壓 | kV | 12（高壓側） |
3 | 額定頻率 | Hz | 50 |
4 | 額定容量 | kVA | 50-1600 |
5 | 1分鐘工頻耐壓 | kV | 35 |
6 | 雷電沖擊電壓 | kV | 75 |
7 | 冷卻方式 | 油浸自冷 | |
8 | 高壓后備熔斷器開斷電流 | kA | 50 |
9 | 插入式熔斷器開斷電流 | kA | 2.5 |
10 | 環境溫度 | ℃ | -35~+40 |
11 | 線圈允許溫升 | ℃ | 65 |
12 | 無載調壓 | ±5%或±2*2.5% | |
13 | 噪聲等級 | db | 50 |
14 | 防護等級 | IP43 |
六、變壓器技術參數表
選用新型S9系列變壓器器身，損耗低，過載能力好，搞短路能力強，所有緊固件均經過防松處理，免吊芯；也可選用性能更優良的S10系列及S11系列變壓器。
容量 | 電壓KV | 聯接組標號 | 空載電流% | 空載損耗KW | 阻搞電壓% | 負載損耗W | |||||||
高壓 | 低壓 | S9 | S10 | S11 | S9 | S10 | S11 | S9 | S10 | S11 | |||
50 | 10±5%或±2×2.5% | 0.4 | Dyn11或Yyn0 | 2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4 | 0.87 | 0.83 | 0.87 |
63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 1.2 | 1.5 | 1.42 | 1.5 | ||||
125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 5.15 | 4.82 | 5.15 | ||||
七、負荷開關技術參數表
負荷開關為油浸式、三相聯動開關、彈簧操作機構；可帶負荷分合閘操作，其分合速度與操作力大小無關，型式有二工位、四工位T型、四工位V型等可供選擇。
序號 | 名稱 | 單位 | 四工位環網負荷開關 | 二工位負荷開關 | |
1 | 額定電流 | A | 630 | 315 | |
2 | 額定短路關合電流 | kA | 31.5 | 31.5 | |
3 | 額定短時耐受電流 | kA | 12.5 | 12.5 | |
4 | 額定短時耐受時間 | s | 2 | 2 | |
5 | 機械壽命 | 次 | 2000 | 2000 | |
6 | 雷電沖擊耐受電壓峰值全波 | 相間對地 | kV | 75 | 75 |
7 | 隔離斷口 | ||||
8 | 1min工頻耐受電壓 | 相間對地 | kV | 42 | 42 |
9 | 隔離斷口 | 48 | 48 | ||
10 | 額定峰值耐受電流 | kA | 31.5 | 31.5 | |
熔斷器技術參數（本公司油浸式熔斷器選用配置推薦表）
美式箱變高壓側由后備保護熔斷器和插入式熔斷器串聯提供全范圍保護，原理簡單，經濟可靠；后備保護熔斷器為油浸式高壓限流熔斷器，開斷容量大，僅在變壓器內部故障時動作，插入式熔斷器內裝雙後熔絲，可提供電流與溫度雙重保護，雙敏熔斷后，可在現場方便地更換熔芯。
序號 | 三相變壓器容量（kVA） | 變壓器初級電壓（10kV) | |
1 | 30 | 10 | 6 |
2 | 50 | 16 | 8 |
3 | 80 | 16 | 10 |
4 | 100 | 20 | 15 |
5 | 125 | 25 | 15 |
6 | 160 | 31.5 | 25 |
7 | 200 | 40 | 25 |
8 | 250 | 50 | 40 |
序號 | 三相變壓器容量（kVA） | 變壓器初級電壓（10kV) | |
9 | 315 | 63 | 40 |
10 | 400 | 63 | 40 |
11 | 500 | 80 | 50 |
12 | 630 | 100 | 50\65 |
13 | 800 | 125 | 65 |
14 | 1250 | 160 | 100 |
15 | 1600 | 200 | 140 |
八、箱變結構
該產品箱體結構由高壓間隔、低壓間隔、油箱間隔三部分組成。高壓間隔內包括高壓電纜附件、負荷開關、無載調壓分接開關、插入式熔斷器、壓力釋放閥、油位計、油溫計、放油閥。低壓間隔內包括低壓套管、低壓計量表計、斷路器、電容補償。油箱間隔內包括變壓器繞組和鐵芯、散熱器、高壓負荷開關及熔斷器均在油箱內，根據方案需要箱變結構可設計成品字型或目字型。
九、運輸、安裝及維護
1、運輸：
（1）出廠的變電站應按油箱中油位計指示注滿25#（或45#）變壓器油。運輸和裝卸時，不準倒置和翻轉，不得撞擊零件，不準強烈震動。
（2）變電站在吊裝移位時應特別注意，起吊鉤應鉤在油箱的吊鉤上，要緩緩起吊，以免綱絲繩將變電站表面油漆損傷，甚至引起整臺變電站重心偏移、傾斜、跌落。
2、安裝
（1）變電站在現場安裝時，應注意柜體表面油漆的保護，不允許氣壓表、油位計、溫度計，插入式熔斷器的手柄和絕緣管元件有碰撞、裂痕等，螺絲無松動。
（2）將變電站外部、柜門內、絕緣套管表面的塵埃、污物清除干凈。
（3）檢查變電站的銘牌數據，產品合格證是否與訂貨單相符，并根據裝箱單檢查文件、備件是否遺漏。
（4）變電站電纜進出線土建圈。
3、維護
（1）出廠的產品已經過嚴格的裝配調整、在安裝時不需要重新拆卸，以免影響性能，維護僅限于下列情況：
每年進行一次變壓器油抽樣分析；
發現油位降低應及時補充，油的牌號與箱體中的油相同；
熔斷器熔斷后應查明原因，更換熔芯時應注意其規格型號應與原規格型號相同。
4、出廠資料
制造廠貨時提供下列文件及附件：
發貨清單；
產品合格證及出廠試驗報告；
使用說明書；
有關電氣圖紙；
主要元件說明書；
柜門鑰匙，操作手柄及合同單規定的備品備件。
5、訂貨須知
計貨時須向我公司提供以下資料
產品型號、數量；
變壓器型號、容量；
變壓器油（25#、45#，高燃點油）；
高低壓側一次接線方案及主要元件參數；
高壓進線電纜截面；
所需的備件。
6、驗收、投運前的實驗
（1）開箱后，檢查文件和附件是否齊全；
（2）油位計指示的油位是否符合產品規定；分接開關是否處于正確檔位。
（3）對負荷開關進行順時針、逆時針操作，各進行四次，應無“拒分、拒合”等不正?，F象；
（4）高低壓側直流電阻的測量；
（5）變壓器變比的測量；
（6）絕緣電阻的測量及工頻耐壓試驗（按出廠時的按80%）
